Snapscan VNIR 凝視型高光譜成像儀

SNAPSCAN VNIR 是一套凝視拍攝，內部掃描的可見近紅外高光譜成像系統（470-900nm），其核心的光學器件 為IMEC公司基于其多年在納米微電子的技術積累，開發的一款像元鍍膜線掃型(LineScan)高光譜芯片。相比于傳統的 狹縫與光柵分光模式的高光譜成像儀，SNAPSCAN VNIR具有體積小巧；光通量高；數據采集速度快（最快2秒采集 完）；內置壓電陶瓷精密電動位移平臺，可以直接凝視拍攝等諸多優勢。而且SNAPSCAN VNIR內部含有主動制冷模 塊（TEC+風冷），可保證設備在長時間工作時也具有極低的噪聲水平。

SNAPSCAN VNIR最高可采集像素分辨率為3650*2048的高光譜數據，在470-900nm范圍內含有連續的150個光譜 通道，可通過標準定標白板進行反射率計算。另外SNAPSCAN VNIR使用C-Mount光學接口，可接上C接口鏡頭采集宏 觀樣本的高光譜數據，也可接在接在顯微鏡上采集微觀樣本的高光譜數據。

系統特點：

內部推掃，凝視拍攝，無需外置掃描平臺；

像元鍍膜分光技術，無需狹縫，光通量高，拍攝速度快；

拍攝前可直接預覽拍攝畫面，在采集數據時，快門將自動關閉，采集暗電流數據；

空間分辨率高（每個波段的影像最大高達700多萬像素），光譜分辨率高（約為150個連續的光譜波段）；

專業校準和數據處理軟件，可方便進行反射率校準，光譜查看，彩色渲染，數據分析等操作；

穩定牢靠，小巧輕便，便于攜帶。

應用圖例：

圖1為肺部組織切片的彩色圖片和高光譜分類后的偽彩 色圖片，其中黃色的部分為通過光譜差異找尋出的肺癌 組 織 。 圖 片 素 材 由 澳 大 利 亞Innsbruck大 學 和 加 拿 大 Hyperspectral Imaging Intelligence 公司提供。

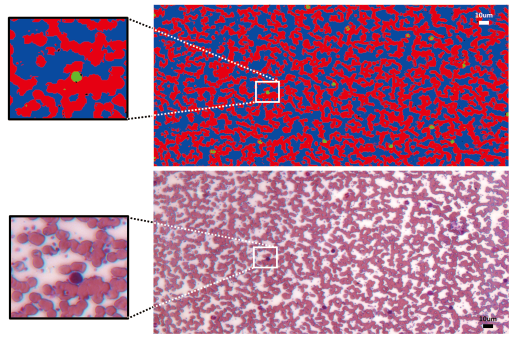

圖2通過將SNAPSCAN高光譜成像儀安裝在Leica病理顯 微鏡上，采集的血液涂片的高光譜數據，上圖為紅細胞 和白細胞進行光譜分類后的偽彩色圖片（綠色為白細 胞，紅色為紅細胞，藍色為背景），下圖使用高光譜數 中的三個波段合成的RGB圖片。

應用領域：

病理學和細胞遺傳學

創口愈合和診斷

遙感探測

醫學內窺鏡成像

手術醫學影像輔助

礦產調查

精細農業

高級機器視覺

材料分類等

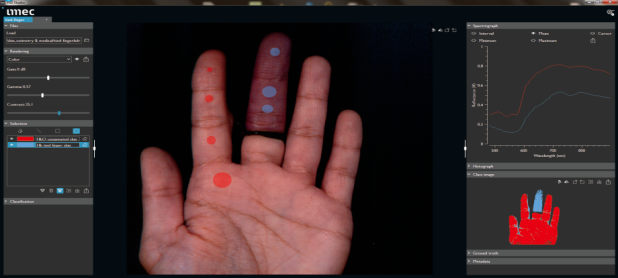

上圖為使用SnapScan設備配套的HSI Studio后處理軟件，通過ROI采樣工具對所拍攝的手掌上不同區域進行采樣，其中被橡皮 筋綁住的手指為缺氧血紅蛋白聚集區域，其反射光譜（藍色）與正常部位（紅色）反射光譜存在明顯差異，通過光譜分類功能 進行處理后，可以得到右下角缺氧血液富集的所有區域（藍色）。

系統參數：
